 Comment brancher un autoradio sur Chrysler Voyager S2?

Aller en bas
AuteurMessage
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 12 Mai 2009 - 11:58

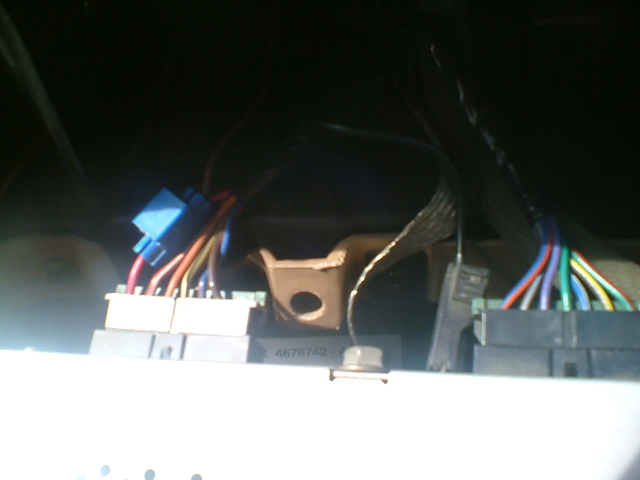

salut a tous, Comment brancher un autoradio sur Chrysler Voyager S2? Sourire1
j'aimerais savoir si quelqu'un pourrais m'éclairer sur la façon de refaire le faisceau de l'autoradio afin de le changer et de mettre un qui est plus récent Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1 Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1

car je ne voudrais pas faire de connerie (i vous pouvez mettre des photo cela serai génial ) Comment brancher un autoradio sur Chrysler Voyager S2? 1er

merci a tous
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 12 Mai 2009 - 16:47

Si t'es pas préssé, je dois moi meme changer l'autoradio de mon cricri 3.3 V6 LIMITED 4x4, le faisceau est le meme et donc compatible 2,5 essence et 2,5 TD
Je penserais à prendre des photos. Comment brancher un autoradio sur Chrysler Voyager S2? King31

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 12 Mai 2009 - 17:01

Comment brancher un autoradio sur Chrysler Voyager S2? 1er super, je vais attendre car je ne suis pas trop pressé,

je te remercie, au faite j'ai reussi a reparer les fermeture centralisé des portes coulissante avec un peu d'imagination et de bouinne mais cela fonctionne a merveille je vais moi aussi prendre des photos pour ceux qui ont le même pb Comment brancher un autoradio sur Chrysler Voyager S2? Sourire1

merci
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 12 Mai 2009 - 17:14

Problème de la fermeture centralisée qui ne fonctionne pas ou partiellement est connu sur les véhicules dont la porte n'est pas trop solicité, le systeme se gripe un peu, très souvent dégriper et mettre une bonne graisse dessus suffit a résoudre ce problème qui est mineur rapelons-le.

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 12 Mai 2009 - 19:22

oui, mais dans mon cas cela etais cassé (la petite patte relié au moteur )
Revenir en haut Aller en bas
rikdalson
Je suis timide, car je viens d'arriver
Je suis timide, car je viens d'arriver
rikdalson

Masculin
Nombre de messages : 1
Age : 37
Code postal & Ville : chinon
Date d'inscription : 13/05/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMer 13 Mai 2009 - 19:49

pour le poste c'est noir=masse , bleu=remote(allumage ampli) , jaune=plus direct sans contact , rouge=plus indirect avec contact (rouge et jaune relié ensemble ne craint rien) voila je te souhaite un bon branchement Comment brancher un autoradio sur Chrysler Voyager S2? Ange26 Comment brancher un autoradio sur Chrysler Voyager S2? 134621
Revenir en haut Aller en bas
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMer 13 Mai 2009 - 21:18

super !! Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er

merci beaucoup Comment brancher un autoradio sur Chrysler Voyager S2? Cartonne
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyJeu 14 Mai 2009 - 0:17

Pour les HP tu devrais t'y retrouver facilement, sachant que les rayés sont des - et bien sur par meme couleur, les violets est un HP, les verts un autre et ainsi de suite.
Des photos arriveront.

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyJeu 14 Mai 2009 - 8:46

Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er

merci a tous !!!!

Comment brancher un autoradio sur Chrysler Voyager S2? Super212
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyLun 18 Mai 2009 - 12:26

Voici quelques photos, juste pour info l'habillage de façade se retire en tirant dessus sans difficultées, c'est juste clipsé à 4 endroits
Comment brancher un autoradio sur Chrysler Voyager S2? Photo_26
Si tu veux retirer l'entourage complet d'autoradio il te faudra une clée de 10 à pipe et tout viens, cette photo montre l'état du faisceau sur branchement ancien autoradio
Comment brancher un autoradio sur Chrysler Voyager S2? Photo_27

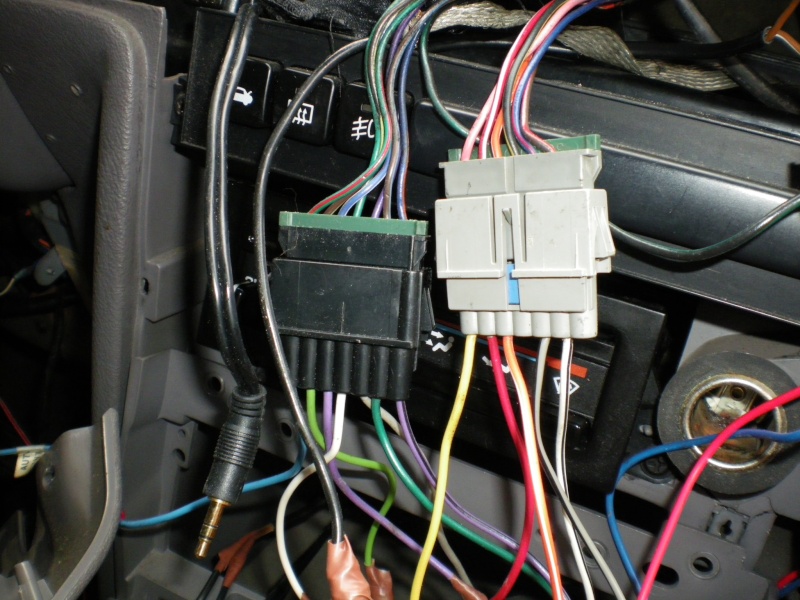

Comme tu peux le voir les prises d'origine sont de très bonne qualité et il existe des adaptateurs ISO déjà tout faits, si non avec des cosses tu peux le faire toi meme
Comment brancher un autoradio sur Chrysler Voyager S2? Photo_28
sur la prise de gauche se sont les HP, donc les rayés sont les (-) et pour réperer si c'est devant ou les cotés, tu y branches une pile de 4,5v par exemple et tu entendras un bruit lors de la connexion à la pile et ainsi tu sauras quel est le HP.
Sur la prise de droite, c'est essentiellement l'alimentation, le jaune est le plus permanent, le rouge est l'après contact qui fonctionne uniquement avec la clée le orange est le rétroéclairage pour allumage de la façade quand on allume les phares et les 2 autres fils sont pour les HP, le fil de masse est seul.
Comment brancher un autoradio sur Chrysler Voyager S2? Photo_29
Ici une modification du faiceau en norme ISO, fait avec des cosses et protégé avec scotch d'electricien, tester le tout avant de tout remettre en place.

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyLun 18 Mai 2009 - 13:37

Comment brancher un autoradio sur Chrysler Voyager S2? Cartonne

merci !!!!!
Revenir en haut Aller en bas
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptySam 23 Mai 2009 - 12:53

les branchements sont ils identiques même pour les chrysler de 96 ?
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptySam 23 Mai 2009 - 19:48

Bah si c'est un S2 oui, si c'est un S3 je ne peux pas te dire, mais bon c'est pas compliqué.

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptySam 23 Mai 2009 - 20:02

bah justement c'est un S3..... Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1

je mettrai des photos si jamais cela se pressente différemment Comment brancher un autoradio sur Chrysler Voyager S2? 134621
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptySam 23 Mai 2009 - 23:39

Oui si tu peux mets des photos de ton branchement et on éssayera de te guider

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyLun 8 Juin 2009 - 15:18

salut a tous voici les photos de mon chrysler voyager, le demontage est different de celui de danidan


Comment brancher un autoradio sur Chrysler Voyager S2? Dscf0311

le cache se retire en se declipsant

Comment brancher un autoradio sur Chrysler Voyager S2? Dscf0317


puis il ya deux autre sur le dessus

Comment brancher un autoradio sur Chrysler Voyager S2? Dscf0318

ensuite il se retire tous seul et voici les branchements mis apart le demontage il me semble qu'ils sont identiques
Comment brancher un autoradio sur Chrysler Voyager S2? Dscf0319

voici la prise pour les HP

Comment brancher un autoradio sur Chrysler Voyager S2? Dscf0320
et voici l'alimentation


Comment brancher un autoradio sur Chrysler Voyager S2? Dscf0321

le fil marron est celui d'un voyant ponté sur l'alim


voila je vais essayé d'effectuer les branchements et je vous tiens au courant Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er
Revenir en haut Aller en bas
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyLun 8 Juin 2009 - 15:24

j'aimerai savoir ou trouver un adaptateur iso pour mon chrysler car les fils sont courts, et j'autoradio que je dois monter na pas de cables il y a juste les branchements iso sur le poste, si quelqu'un a des astuce ou une soluce je suis preneur, car je voudrais garder les branchement d'origine
Revenir en haut Aller en bas
Scarabé
Je suis timide, car je viens d'arriver
Je suis timide, car je viens d'arriver
Scarabé

Masculin
Nombre de messages : 33
Age : 58
Code postal & Ville : P.A (64)
Date d'inscription : 05/05/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyLun 8 Juin 2009 - 21:03

Essai les centres auto.
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyLun 8 Juin 2009 - 21:17

Norauto, Feuvert et meme Carrefour proposent les fiches ISO, par contre si tu cherches les fiches Chrysler/ISO, t'es obligé d'aller chez Chrysler.

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
chachaweed
Le Forum idéal pour se renseigner sur tout
Le Forum idéal pour se renseigner sur tout
chachaweed

Masculin
Nombre de messages : 1932
Age : 41
Code postal & Ville : 03
Date d'inscription : 15/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyLun 8 Juin 2009 - 21:21

correct. va dans un centre auto, tu t achetes 2 adaptateurs iso un pour tes hp et un pour l alim et la masse ca va te couter en gros 10 euros! tu coupes tes anciennes cosses fil par fil et tu le rebranches directement a sa place sur ton nouvel adaptateur soit par une petite soudure soit par une cosse et apres tu as juste a brancher ton poste mais si tu n as pas de fils avec le poste je pense qu il faut egalement t acheter un faisceau.
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyLun 8 Juin 2009 - 22:41

Le faisceau est plus chere, çà peut atteindre 70€, faudrait que le poste en vaille le coup.

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
chachaweed
Le Forum idéal pour se renseigner sur tout
Le Forum idéal pour se renseigner sur tout
chachaweed

Masculin
Nombre de messages : 1932
Age : 41
Code postal & Ville : 03
Date d'inscription : 15/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyLun 8 Juin 2009 - 22:57

oui c est sur ! c est bizarre d avoir un poste sans le faisceau ! n as tu pas moyen d en recuperer un par le biais de quelqu un par une annonce ou autre
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyLun 8 Juin 2009 - 23:00

Comment brancher un autoradio sur Chrysler Voyager S2? 429645 C'est normal qu'il n'ai pas de faisceau, il l'as volé Comment brancher un autoradio sur Chrysler Voyager S2? 269158 humour

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
Scarabé
Je suis timide, car je viens d'arriver
Je suis timide, car je viens d'arriver
Scarabé

Masculin
Nombre de messages : 33
Age : 58
Code postal & Ville : P.A (64)
Date d'inscription : 05/05/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 9 Juin 2009 - 7:17

Salut,
D'après tes photos, tu sort ton ancien poste hors de son logement avec les connexions branchées sans difficultés. Comment les fils sont ils trop courts après ? A moins que le nouveau poste soit extra plat ??
Revenir en haut Aller en bas
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 16 Juin 2009 - 7:44

j'ai branché un adaptaeur iso, mais mon poste ne garde rien en memoire Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1 Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1

il me reste un fil jaune et noir Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1

dois-je le ponte avec un autre
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 16 Juin 2009 - 8:29

Justement le fil jaune est le fil 12v permanent pour la mémoire et le noir est la masse.

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
mdw63
Le Forum idéal pour se renseigner sur tout
Le Forum idéal pour se renseigner sur tout
mdw63

Masculin
Nombre de messages : 1581
Age : 41
Code postal & Ville : 63
Date d'inscription : 19/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 16 Juin 2009 - 10:26

chinte ensemble le rouge qui doit etre le + permanent et le jaune comme ça tu aura de la mémoire par contre si ton poste s'allume etc... le file noir sert a rien isole le et c'est tout....
Revenir en haut Aller en bas
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 16 Juin 2009 - 20:48

desole je me suis mal exprimé Comment brancher un autoradio sur Chrysler Voyager S2? Invision le jaune et noir ne sont qu'un seule fil restant sur les connection d'origine
Revenir en haut Aller en bas
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 16 Juin 2009 - 20:54

Comment brancher un autoradio sur Chrysler Voyager S2? Dscf0323



est ce que ce fil doit etre branche pour avoir de la memoire ??? Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1 Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1 Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 16 Juin 2009 - 21:32

Le plus simple, prends un multimetre, fil noir du multimetre sur une masse de la voiture et le rouge sur le fil que tu veux tester.
Mets le multimetre sur 12v continu et fais le test avec la clée tournée et sans la clée, la réponse après ce test.

Atention, le fil rouge chez Chrysler est un après contact et non un plus permanent Comment brancher un autoradio sur Chrysler Voyager S2? Nonnon1

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 16 Juin 2009 - 21:39

Comment brancher un autoradio sur Chrysler Voyager S2? Cartonne

comme dab Comment brancher un autoradio sur Chrysler Voyager S2? Cartonne

je te dis la reponse demain Comment brancher un autoradio sur Chrysler Voyager S2? 1er
Revenir en haut Aller en bas
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMer 17 Juin 2009 - 19:21

j'ai effectué les test comme tu me la dis j'ai retrouve le +apres contact et le plus accessoire mais rien d'autre Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1

je fais quoi ???? Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1 Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1 Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1 Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMer 17 Juin 2009 - 19:53

Alors le plus permanent que tu as trouvé tu le branches sur le jaune de l'autoradio et l'après contact sur le fil rouge de l'autoradio. Fais un test en mémorisant 2 ou 3 stations puis tu coupes le contact et tu remets et tu verras si çà marche, si non tu inverses, mais normalement comme j'ai dit c'est bon.

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMer 17 Juin 2009 - 20:16

je vais essayé demain je te tiens au courant Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er


Comment brancher un autoradio sur Chrysler Voyager S2? Cartonne
Revenir en haut Aller en bas
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMer 17 Juin 2009 - 20:20

le + accessoire c'est lui le plus permanent ??? Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1 Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1 Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1
Revenir en haut Aller en bas
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMer 17 Juin 2009 - 20:21

parce que sans la clef je n'ai aucune tension !!!
Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1 Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1 Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1 Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1


desole je suis vraiment Boulet
Revenir en haut Aller en bas
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyJeu 18 Juin 2009 - 14:11

Citation :
Alors le plus permanent que tu as trouvé tu le
branches sur le jaune de l'autoradio et l'après contact sur le fil
rouge de l'autoradio


Comment brancher un autoradio sur Chrysler Voyager S2? Cartonne

ça fonctionne j'ai de la mémoire

Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er

merci Danidan Comment brancher un autoradio sur Chrysler Voyager S2? King31
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyJeu 18 Juin 2009 - 17:45

Bon bah c'est une affaire résolue Comment brancher un autoradio sur Chrysler Voyager S2? King31

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyJeu 18 Juin 2009 - 18:01

Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er

oui grace a toi Comment brancher un autoradio sur Chrysler Voyager S2? King31 Comment brancher un autoradio sur Chrysler Voyager S2? King31 Comment brancher un autoradio sur Chrysler Voyager S2? King31
Revenir en haut Aller en bas
olivier
Un site tout à fait pour moi, je le conseille!
Un site tout à fait pour moi, je le conseille!
avatar

Masculin
Nombre de messages : 2697
Date d'inscription : 27/09/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyJeu 18 Juin 2009 - 20:46

ouais il est trop fort le Dani sur les voyageurs
Revenir en haut Aller en bas
brunovoyager62
Je suis timide, car je viens d'arriver
Je suis timide, car je viens d'arriver
brunovoyager62

Masculin
Nombre de messages : 13
Age : 55
Code postal & Ville : pas de calais
Date d'inscription : 19/06/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyVen 19 Juin 2009 - 18:35

hello
sur la 4 eme photos de michel61 entre la tresse de masse et la prise pour haut parleur ,il y a une petite prise de masse avec fil noir et vert a quoi serre t'elle exactement vus quil y a deja la tresse de masse ,merci a vous
Revenir en haut Aller en bas
olivier
Un site tout à fait pour moi, je le conseille!
Un site tout à fait pour moi, je le conseille!
avatar

Masculin
Nombre de messages : 2697
Date d'inscription : 27/09/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyVen 19 Juin 2009 - 21:37

le mieux fait comme michel, prends ton multimetre et teste, çà se trouve c une masse pour un ampli ou antenne electrique, enfin je dis çà, mais j'en sais rien Comment brancher un autoradio sur Chrysler Voyager S2? Supernul
Revenir en haut Aller en bas
michel61
J'ai peu de temps, mais je viens dès que je le peux!
J'ai peu de temps, mais je viens dès que je le peux!
michel61

Masculin
Nombre de messages : 163
Age : 43
Code postal & Ville : flers orne
Date d'inscription : 22/03/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptySam 20 Juin 2009 - 11:34

salut, le fil dont tu parle etait branché comme cela a l'origine, la tresse de masse est quand a elle relié a la carrosserie, a quoi elle sert exactement je ne saurai te dire Comment brancher un autoradio sur Chrysler Voyager S2? Pensif1 je pense que c'est juste une masse....

mais la masse de l'autoradio je l'ai branche sur le fils noir et vert et la tresse sur la carcasse de la cage

mon autoradio fonctionne a merveille donc fais comme moi Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er Comment brancher un autoradio sur Chrysler Voyager S2? 1er
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptySam 20 Juin 2009 - 11:42

Effectivement comme le dit Michel, normalement c'est une masse, il ne faut pas oublier qu'à cette époque les autoradios étaient montés sur des tiroirs antivol et la tresse se fixait sur le tiroir et le fil sur la fiche d'aliementation d'autoradio. Comme l'indique Olivier, tu peux y brancher l'antenne electrique si tu l'as et/ou un amplificateur, une cibi, etc...

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
brunovoyager62
Je suis timide, car je viens d'arriver
Je suis timide, car je viens d'arriver
brunovoyager62

Masculin
Nombre de messages : 13
Age : 55
Code postal & Ville : pas de calais
Date d'inscription : 19/06/2009

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptySam 20 Juin 2009 - 21:24

hello
merci pour vos reponse Wink
Revenir en haut Aller en bas
Danidan
STAFF AAR
STAFF AAR
Danidan

Masculin
Nombre de messages : 11373
Age : 43
Code postal & Ville : Secteur La Ferté sous Jouarre 77 en Seine et Marne
Date d'inscription : 11/04/2005

Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? EmptyMar 1 Mai 2012 - 20:55

Sa servira à d'autres car j'ai du refaire une installation multimédia embarquée et j'ai du faire des reperes.
Pour brancher un autoradio avec les fils d'origine pour S2, voici les couleurs et à quoi ils correspondent

Dans le tas il y a le permanent, un après contact et un autre couplé avec l'éclairage exterrieur, mais a tester suivant comment vous voulez le brancher

rouge et blanc +
rose +
orange et blanc +
tresse métalique la masse donc le moins
l'antenne fait aussi masse

pour les 4 haut parleurs d'origine
marron et jaune -ARG
marron et bleu +ARG

vert +AVG
marron et rouge -AVG

violet +AVD
bleu et rouge -AVD

bleu et orange + ARD
bleu et blanc -ARD

Pour ceux qui veulent passer des cables pour un chargeur CD, amplificateurs ou autres appareils, passez vos cables par le coté conducteur, çà sera plus simple pour arriver jusqu'à l'autoradio.

_________________
Comment brancher un autoradio sur Chrysler Voyager S2? Pub_re10
Revenir en haut Aller en bas
http://aar.le-site.info
Contenu sponsorisé




Comment brancher un autoradio sur Chrysler Voyager S2? Empty
MessageSujet: Re: Comment brancher un autoradio sur Chrysler Voyager S2?   Comment brancher un autoradio sur Chrysler Voyager S2? Empty

Revenir en haut Aller en bas

Comment brancher un autoradio sur Chrysler Voyager S2?
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Aux Amis Reunis :: AUTO - MOTO & TUNING-
Sauter vers:
